DICHTHEITSPRÜFUNG VON LÜFTUNGSKANALSYSTEMEN

NACH DIN EN12599

Funktionsprüfung von Lüftungs- und Klimaanlagen für Wohn- und Gewerbegebäude

Sowohl für Neubauten als auch für Baumaßnahmen im Bestand ist die luftdichte Gebäudehülle eine entscheidende Voraussetzung für die Realisation zukunftsweisender Energiekonzepte. Zur Gewährleistung einer hygienischen Raumluft ist die Zufuhr von Frischluft mittels Einsatz einer Wohnraumlüftung die sinnvollste Lösung.

TECHNISCHE ASPEKTE

Die Dichtheit von Lüftungskanälen ist für die Funktionsfähigkeit und Effizienz einer Lüftungsanlage eine Grundvoraussetzung. Störungen und Leckagen im Kanalnetz verhindern die gezielte Luftverteilung im Gebäude, wodurch die Luftqualität sich messbar verschlechtert. Der Wirkungsgrad insbesondere von Lüftungsanlagen mit Wärmerückgewinnung vermindert sich nachweislich durch undichte Lüftungskanäle. Mit dem Minneapolis Micro Leakage Meter (MLM) können Leckagen in den Kanalnetzen von Lüftungsanlagen zuverlässig geortet (Prüfung nach DIN EN 12599) und im Rahmen der Qualitätssicherung beseitigt werden.

Das Micro Leakage Meter (MLM) wurde vom Hersteller The Energy Conservatory in enger Zusammenarbeit mit der Blower-Door GmbH entwickelt:

um die Funktionsfähigkeit von Lüftungsanlagen mittels Dichtheitsprüfung des Kanalnetzes zu gewährleisten

in einem Messbereich von 0,17 bis 78,5 m³/h

insbesondere ist dieses Messverfahren auch für Bauteilprüfungen von kleinen und sehr dichten Reinräumen geeignet

DAS MESSPRINZIP

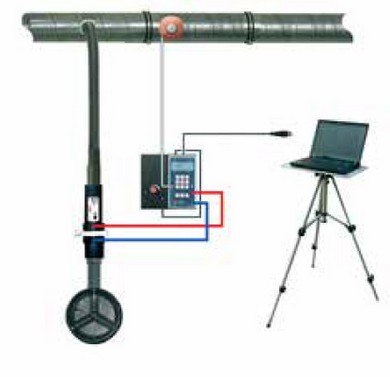

Lüftungsanlagen werden strangweise gemessen. Bei der Messung des Zuluftstranges beispielsweise wird das MLM an ein Zuluftventil angeschlossen, die restlichen Ventile und der Website Blowerdoor neue Rubrik unter Löschgaszeiten: Dichtheitsprüfung von Lüftungskanälen Zuluftkanal am Zentralgerät werden mit Ballblasen verschlossen. Mit dem Minneapolis DuctBlaster Gebläse und dem Druckmessgerät DG-700 (enthalten im MessSystem BlowerDoor MiniFan) wird ein Unterdruck (Prüfung von Abluftkanälen) bzw. Überdruck (Prüfung von Zuluftkanälen) von 80 bzw. 250 Pascal erzeugt. Im Prüfbericht werden die Messergebnisse ausführlich dokukmentiert.

EIN BEISPIEL FÜR SONDERMESSUNGEN

Für die Dichtheitsprüfung von Lüftungskanälen wird das Micro Leakage Meter mit DuctBlaster Gebläse (MiniFan), Druckmessgerät DG-700 und Regler eingesetzt. Mit entsprechendem Zusatzequipment können auch andere Luftdichtheitsmessungen mit kleinsten Volumenströmen durchgeführt werden:
